氮化硅陶瓷的加工難度比較大，但是應用非常的廣泛，尤其是在高精尖的行業(yè)應用上，一般的數(shù)控精雕機加工金屬材質是可以游刃有余的，但是用來這種陶瓷材料就會顯得非常吃力，鑫騰輝數(shù)控為了能滿足市場的需求，專門研發(fā)出可以加工各種陶瓷材料的數(shù)控陶瓷精雕機，可以完全勝任氮化硅材料的加工，氮化硅陶瓷精雕機廠家銷售價格咨詢電話139-234-13250。

碳化硅陶瓷精雕機特點：

?針對碳化硅陶瓷的加工難點，優(yōu)化機床結構，增強機床剛性。

?全密閉分區(qū)設計，陶瓷磨削加工區(qū)和電器組件區(qū)分離，更好清理更好保護機床。

?雙層防護，Y軸采用不銹鋼防護板以及風琴式防護罩雙層設計，有效防范陶瓷粉塵侵擾。

?轉角雙開門，安全門開啟角度更大，方面拿取工件。

機床功能：

自動換刀系統(tǒng)：具備自動換刀功能，實現(xiàn)快速換刀，提升加工效率。

精密自動對刀：只需一鍵操作，即可完成刀具的自動對刀，方便快捷。

自主研發(fā)智能控制系統(tǒng)：自本系統(tǒng)功能使用，能夠記錄刀具使用壽命、傻瓜式編程等實用功能，當?shù)毒哌_到使用壽命時自動報警，讓您在加工碳化硅時更安心。

產(chǎn)品實拍圖：

碳化硅陶瓷精雕機的拓展閱讀：

      TC650碳化硅陶瓷精雕機是一款針對碳化硅、氮化硅等超高硬度材料加工而設計的一種新型cnc機床。根據(jù)碳化硅的加工特點，我們選用了轉速在每分鐘24000轉的中高速電主軸，這樣既能保證碳化硅加工時所需的足夠扭矩，同時又能避免因轉速過高而造成的刀具過度損耗的弊端。

碳化硅的應用：

碳化硅陶瓷的熱傳導能力僅次于氧化鈹陶瓷。利用這一特性，可作為優(yōu)良的熱交換器材料。太陽能發(fā)電設備中被陽光聚焦加熱的熱交換器，其工作溫度高達1000～1100℃，具有高熱傳導性的碳化硅陶瓷很適合做這種熱交換器的材料，從試驗情況來看，碳化硅陶瓷熱交換器的工作狀態(tài)良好。此外，在原子能反應堆中碳化硅陶瓷可用作核燃料的包封材料，還可作為火箭尾噴管的噴嘴及飛機駕駛員的防彈用品。

此外，為了提高切削刀具的切削性能，20世紀以來，刀具材料經(jīng)過了高速鋼和硬質合金兩次發(fā)展過程，目前正在進入陶瓷刀具大發(fā)展的階段。新型陶瓷以其耐高溫、耐磨削的特點，已在20世紀初引起了高速切削工具行業(yè)的注意。陶瓷刀具具有高硬度、高耐磨性，因此便成為制造切削刀具的理想材料。目前，制造陶瓷切削刀具的材料主要有氧化鋁、氧化鋁-碳化鈦、氧化鋁-氮化鈦-碳化鈦-碳化鎢、氧化鋁-碳化鎢-鉻、氮化硼和氮化硅等。以這類材料制作的刀具沒有冷卻液也可以工作，比起硬質合金來具有切削速度高、壽命長等優(yōu)點。目前，歐美各國都已廣泛使用陶瓷材料做鉆頭、絲錐和滾刀；原蘇聯(lián)確定了7000多個品種的合金刀具，用噴涂表面陶瓷涂層的辦法來提高車刀的工作速度和使用壽命。

聯(lián)系方式：

東莞市望輝機械有限公司

聯(lián)系人：許先生

聯(lián)系電話：139 234 13250

廠址：東莞市大朗鎮(zhèn)犀牛陂村瓦窯街35號

網(wǎng)址：m.zaowoba.com

  導彈天線罩是導彈的關鍵零部件，位于導彈的最前端，其作用是保護導航天線不受損壞,使導彈能有效地命中目標,它既是導彈氣動外形的重要組成部分,又是天線的保護裝置,是導彈不可缺少的重要部件。
圖1在導彈高速飛行過程中，天線罩的性能深刻影響著導彈的制導精度，是導彈各部件中至關重要的零件
回顧導彈天線罩的發(fā)展歷程，可將其所用材料歸結為:纖維增強塑料→氧化鋁陶瓷→微晶玻璃→石英陶瓷→陶瓷基復合材料，其性能需求則逐步向寬頻帶、多模與精確制導方向發(fā)展。
圖2 2005年，俄羅斯在莫斯科高技術XXI-國際展覽會上展示的導彈天線罩，證明其在導彈陶瓷和玻璃纖維部件設計方面的能力。從左到右依次為X-35、AA-12蝰蛇、X-31、48H6、3M-14導彈的天線罩。其材料包括玻璃陶瓷、玻璃纖維和石英陶瓷。
導彈在飛行過程中，天線罩既要承受氣動加熱和機械過載，抵御雨水、沙塵等惡劣工況的侵蝕，還要滿足導彈控制回路所提出的苛刻的電氣性能的要求，其具體性能要求如表1所示。
表1導彈天線罩性能要求
介電性能
在制導系統(tǒng)中,天線罩的傳輸效率和瞄準誤差十分敏感地依賴于材料的介電性能及其與溫度、頻率等的關系，因此要求材料具有低介電常數(shù)(ε<10)和介電損耗。
耐熱性和抗熱沖擊性能
導彈的高馬赫數(shù)使天線罩的瞬時加熱速率高達120℃/s以上,因此要求材料具有較好的抗熱沖擊性能,且升高溫度時要求材料分子結構穩(wěn)定,材料特性(如介電性能、機械性能)變化小,以保證升高溫度時天線罩能正常工作。
結構強度
天線罩材料的強度要高，而且要具有一定的剛性，強度滿足導彈高速飛行時空氣動力縱向或橫向加速度引起的機械應力和彎曲力矩。
耐雨蝕性能
對沖擊角的設計允許值范圍和飛行器在雨蝕中的靈敏性起決定性的作用。
溫度敏感性
一般材料在高溫工作時，其介電特性和強度性能會發(fā)生明顯的變化，因此，天線罩材料的各項性能，尤其是介電性能和強度，受溫度變化的影響越小越好。

在這之中，氮化硅系列陶瓷由于其突出的透波性能、介電性能和力學性能，成為高性能導彈天線罩材料的理想之選。表2是部分天線罩材料性能對比，HPSN熱壓氮化硅力學性能顯著高于其它幾類陶瓷，彈性模量略低于最高的99％氧化鋁，熱膨脹系數(shù)低，抗雨蝕能力很好。

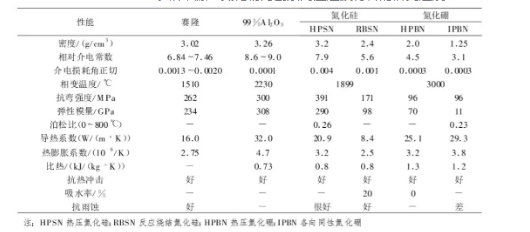

表2 部分天線罩材料性能對比

表格來源：氮化物陶瓷系高溫透波材料的研究進展

美國波音公司在上世紀80年代開發(fā)出了“可控密度氮化硅”制備技術。這種工藝采用孔道形成法，在氮化硅粉末本體中制作內嵌孔道，制備出低密度氮化硅層，并在粉末壓制成型后出去孔道形成多孔氮化硅壓縮體。最后在氫氣-氮氣氛圍中燒結形成氮化硅多孔陶瓷。這種材料以α-氮化硅為主，隨著α-氮化硅晶須的密集生長，氮化硅的芯體形成多孔的柱狀晶體互連，由此形成多孔壁結構。通過控制孔隙率，可以改變材料的密度，從而控制材料的介電性能。在此基礎上，波音公司通過過反應燒結制備出以氮化硅和氮氧化硅為主相的氮化物多孔復合陶瓷透波材料，成功研制出了多倍寬頻帶天線罩。

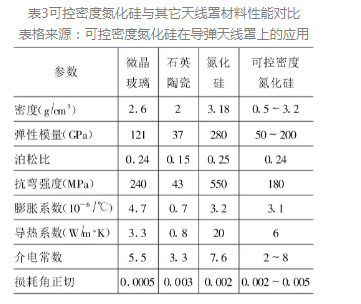

通過可控密度方法，制備電氣性能與力學性能更加優(yōu)良的天線罩，這個思路延用至今。例如，2009年，一項美國專利提出可以制備出一種芯層為低密度氮化硅材料，外層為高密度氮化硅材料的寬帶天線罩。其中外層高密度氮化硅采用RBSN（Reactionbonded siliconnitrde）方法制備。天線罩尖端和根部的密度高于其它區(qū)域，通過局部增大密度的方法提高了天線罩的抗雨蝕和抵抗氣動力的能力。
國內對于氮化硅天線罩的研究起步較晚，近些年出現(xiàn)的研究成果基本沿用了波音公司早期通過改變孔隙率，改變密度，再影響電氣性能的思路。但是在這基礎上，也充分利用了氮化硼、碳化硅等其它成分陶瓷材料，對氮化硅陶瓷電氣性能、力學性能進行充分改性優(yōu)化。
例如，2014年，江蘇太倉派歐公司的發(fā)明專利“一種透波Si3N4天線罩材料及其制備方法”中，提出以低密度多孔氮化硅為芯層，氮化硅與氮化硼短切纖維或晶須作為芯層增強相，致密化氮化硅為表面涂層的天線罩。其工藝是將硅粉與氮化硅以及氮化硼短切纖維混合造粒后與成孔劑按一定比例混合均勻，模壓成一定形狀坯體，在200-300℃下使成孔劑完全分解，得到多孔坯體。然后進行氮化處理得到短切纖維增強的多孔氮化硅陶瓷體，超聲波清洗后烘干。最后通過化學氣相沉積在多孔氮化硅瓷體表面，涂覆致密的氮化硅涂層。

圖3正在修磨加工的陶瓷天線罩，可以看到天線罩形狀近似一個回轉拋物面的薄壁結構，通過修磨天線罩體的幾何厚度，不僅可以消除半精加工中的尺寸偏差，還可以修正由于其介電常數(shù)的不均勻分布造成的電厚度誤差
2018年，山東工業(yè)陶瓷設計研究院在專利“介電常數(shù)可調控的輕質氮化硅天線罩及其制備方法”中，采用氮化硅（70％-95％）、碳化硅、造孔劑和稀土氧化物粉體混合，利用冷等靜壓方法，通過控制成型壓力和造孔劑含量，實現(xiàn)氮化硅素坯密度控制。此外，添加的高介電組分的碳化硅粉體含量可以對其電氣性能、力學性能進行調控，這是因為將制備完成后的陶瓷，在氧化氣氛下進行熱處理，碳化硅表面將產(chǎn)生氧化硅，可使材料介電常數(shù)大幅提升，介電損耗小幅變化。
綜合來看，可控密度氮化硅的研究，充分擴寬了氮化硅陶瓷物理性能的范圍，這對于應用在海陸空各類復雜環(huán)境的導彈天線罩非常重要。

未來導彈武器系統(tǒng)的發(fā)展將對導彈天線罩提出更高的要求。防空導彈的速度和機動能力大大提高，要求天線罩必須在更高的工作溫度和更惡劣的環(huán)境中，承受更大的負載力和熱強度，并有更好的傳輸特性和更低的瞄準誤差。這對于以氮化硅陶瓷為代表的天線罩材料的發(fā)展，即是挑戰(zhàn)，更是機遇。

參考文獻
氮化硅材料在空空導彈天線罩上的應用研究，中國空空導彈研究院，夏明凱，劉誼，侯瑞，劉建杰；航空制導武器航空科技重點實驗室，侯瑞。
可控密度氮化硅在導彈天線罩上的應用，上海航天技術研究所802所，何利華，張謨杰。
一種透波氮化硅天線罩材料及其制備方法，太倉派歐技術咨詢服務有限公司，陳昭峰，余盛杰。
介電常數(shù)可調控的輕質氮化硅天線罩及其制備方法，山東工業(yè)陶瓷研究設計院有限公司，王洪升，張萍萍，朱保鑫，韋其紅，欒強，蓋瑩，溫廣武。
高性能氮化物透波材料的設計、制備及特性研究，武漢理工大學，張偉儒。
